No uso real de baterías, moitas veces son necesarias altas tensións e grandes correntes, que precisan conectar varias baterías individuais en serie ou paralelo (ou ambas), chamámoslle batería. A batería de litio 18650 necesita un determinado estándar.
1. O significado do paquete de baterías 18650 en serie e paralelo
Batería 18650 en serie: Cando se conectan varias baterías de litio 18650 en serie, a tensión da batería é o total de toda a tensión da batería, pero a capacidade permanece sen cambios.
Diagrama esquemático da conexión 18650-4S
Batería 18650 en paralelo: Se conecta varias baterías de litio 18650 en paralelo, pode obter máis enerxía. A conexión paralela da batería de litio mantén a tensión constante, mentres que a capacidade aumenta. A capacidade total é a suma da capacidade total de todas as baterías de litio individuais.

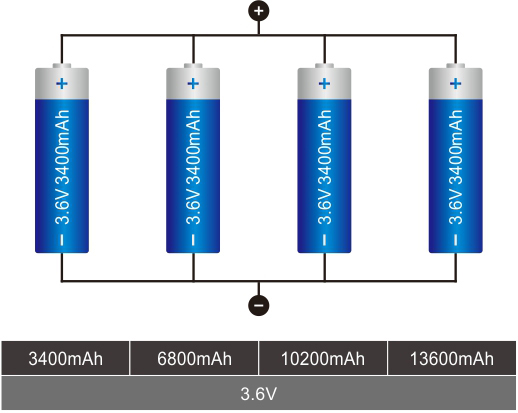

Diagrama esquemático da conexión 18650-4P
Conexión en serie e en paralelo da batería 18650: o método de conexión en serie e paralelo consiste en conectar varias baterías de litio en serie e despois conectar as baterías en paralelo. Non só mellora a tensión de saída, senón tamén a capacidade.

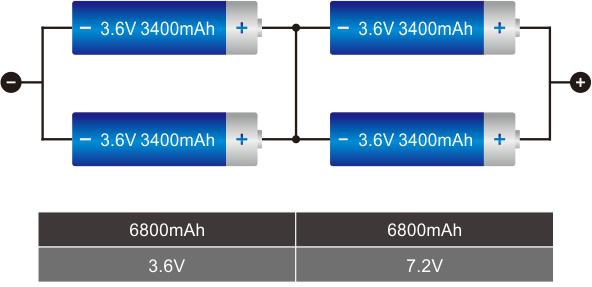

Diagrama de conexión 18650-2S2P
2.Precaucións para a conexión en serie e paralela da batería de litio 18650
- Conexión en serie e en paralelo de baterías de litio precisa coincidencia das células da batería.
Estándares de coincidencia de batería de litio: voltaxe ≤10mV resistencia Capacidade ≤ 5 mΩ ≤ 20 mA - Batería coa mesma tensión
- As diferentes baterías teñen diferentes voltaxes. Despois de conectarse en paralelo, a batería de alta tensión carga a batería de baixa tensión, que consume enerxía e pode provocar accidentes.
- Batería coa mesma capacidade
- Conectar baterías con diferentes capacidades en serie. Por exemplo, a mesma batería pode ser diferente do grao de envellecemento. As baterías con pequena capacidade descargaranse completamente primeiro e despois aumentará a resistencia interna. Tamén cómpre usar a mesma batería se se conecta en serie. En caso contrario, despois de conectar en serie baterías con capacidades diferentes (por exemplo, a mesma batería pode ser diferente no grao de envellecemento), as baterías con capacidade pequena descargaranse por completo primeiro e despois aumentará a resistencia interna.
- Neste momento, as baterías de gran capacidade descargaranse a través da resistencia interna das baterías de pequena capacidade e despois cargaranse inversamente. Deste xeito, a tensión da carga reducirase moito, a batería non poderá funcionar e a batería de gran capacidade só é equivalente á batería de pequena capacidade. O uso a longo prazo pode provocar accidentes.
3.Características do paquete de baterías de litio 18650
- A batería require un alto grao de consistencia (capacidade, impedancia interna, voltaxe, curva de descarga, ciclo de vida).
- O ciclo de vida da batería é menor que a dunha soa batería.
- As diferentes baterías teñen diferentes voltaxes. Despois de conectarse en paralelo, a batería de alta tensión carga a batería de baixa tensión, que consume enerxía e pode provocar accidentes.
- Debe usarse en condicións limitadas (incluíndo carga, corrente de descarga, modo de carga, temperatura, etc.)
- Despois de formar a batería de litio, a tensión e a capacidade da batería aumentaranse moito, polo que debe protexerse. Tamén precisa de control de equilibrio de carga, temperatura, voltaxe e sobreintensidade.
- A batería ten que cumprir os requisitos de deseño de tensión e capacidade.
